Trident Bevel 系列

等離子設備

Trident Bevel等離子坡口切割智能裝備是華工法利萊充分整理客戶需求，并與最新控制技術結合打造的一款中厚板坡口切割產品，360°無限回轉坡口切割，適用于大批量復雜零件（坡口）切割。

資料下載
保養知識
選擇其他產品

產品介紹

Trident Bevel 等離子坡口切割智能裝備配置高端進口精細等離子電源，具備個性化定制，滿足自動化、信息化、智能化開發需求。適用于工程機械、船舶海工、礦山機械、動力機車、農業機械、機械設備、核能制造、鋼箱梁制造、鋼結構、石油機械等。

產品優勢

1. 360°無限回轉坡口切割，無旋轉角度限制；

2. 切割點與回轉點重合，坡口角度可隨意變換，切割行業最優解，效率最高；

3. 坡口多重防護保護，有效保護坡口切割裝置；

4. PDF32數控系統，澳大利亞研發團隊開發，自主可控，支持個性化定制開發，具備智能互聯、智慧化生產要求；

5. EtherCAT總線系統驅動器和IO、配置進口等離子電源、方便易用的操作界面；

6. 業界唯一大截面輕量一體化橫梁結構，具有高穩定性及高精度；

7. 人機交互，具備良好的人機操作體驗；

8. 單槍等離子、火焰、鋅粉劃線、噴墨噴碼劃線、鋼針打標等多種可選配置。

技術參數

Trident Bevel 等離子坡口切割智能裝備
序號	內容	指標
1	切割寬度	1500～10000mm
2	切割長度	3000～50000mm
3	等離子切割厚度	1～50mm
4	火焰切割厚度	0-100mm
5	切割材料	碳鋼、不銹鋼、鋁

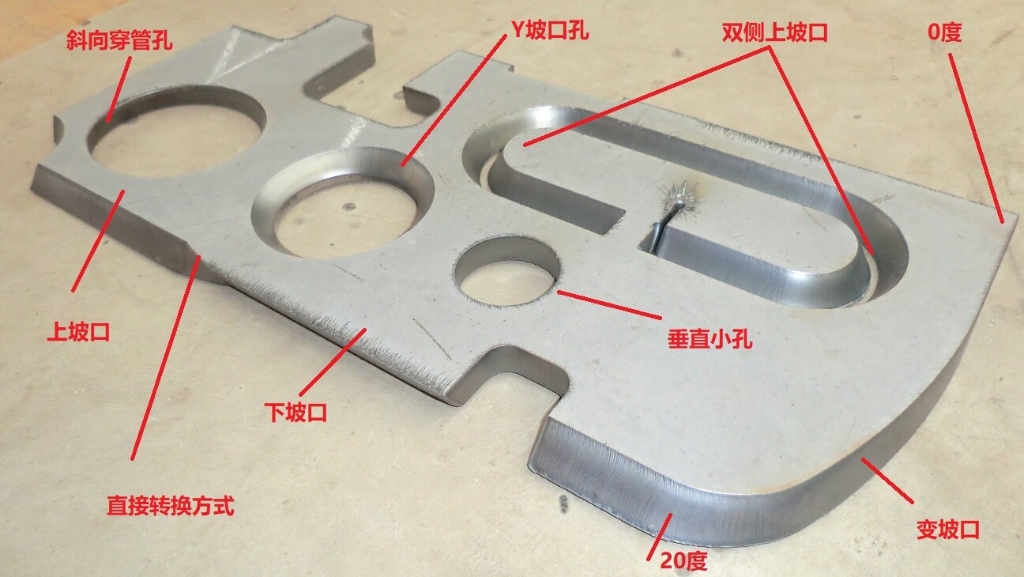

6	切割斷面	I、V、Y、K、X型
7	坡口切割角度	±45°
8	坡口旋轉角度	360°無限回轉
9	割炬升降行程	250mm
10	空車速度	24000mm/min
11	等離子切割速度	0～6000mm/min
12	定位精度	±0.20mm
13	重復定位精度	±0.10mm
14	對角線偏差	±0.5mm/（2m*4m）
15	斷面垂直度	≤︱1-2︳°
16	斷面粗糙度	Ra12.5
17	可配割炬數	1-8個
18	可配割炬項	等離子、火焰、鋅粉劃線、噴墨噴碼劃線、鋼針打標
19	除塵方案	干式吹吸、干式雙吸、干式下抽風、半干式、水床
